مهندسی ژئوتکنیک به عنوان ستون فقرات هر سازه عظیم، با چالشی اساسی روبروست: انتقال بارهای سازه از سطح زمین به لایه‌های عمیق‌تر و مقاوم‌تر خاک یا سنگ بستر. در این حوزه، شمع‌ها (Piles) نقش حیاتی ایفا می‌کنند. شمع‌ها اعضای سازه‌ای عمودی هستند که وظیفه دارند نیروی فشاری (و گاهی کششی یا جانبی) وارد شده از سوپراستراکچر (فوق‌العاده) را به طور ایمن به اعماق زمین منتقل کنند، جایی که ظرفیت باربری خاک قابل اتکا است.

در میان تنوع گسترده شمع‌ها—از شمع‌های بتنی درجا (Cast-in-place) گرفته تا شمع‌های کوبشی با مقاطع مختلف—H-Pile (شمع با مقطع H یا ستون H) به دلیل ترکیب منحصربه‌فردی از خواص فیزیکی و مکانیکی، جایگاه ویژه‌ای کسب کرده است. این شمع‌ها که مقطع عرضی آن‌ها به طور واضح شبیه حرف "H" انگلیسی است، نه تنها ظرفیت باربری بالایی را فراهم می‌آورند، بلکه به دلیل شکل هندسی خود، قابلیت نفوذ شگفت‌انگیزی در خاکی با مقاومت بالا دارند.

هدف از این وبلاگ جامع، ارائه تحلیلی عمیق و ساختاریافته از H-Pile است؛ از تعریف دقیق فنی و ساختار مقطع، تا مزایای رقابتی، کاربردهای خاص در پروژه‌های پیچیده، ملاحظات طراحی و در نهایت مقایسه آن با سایر روش‌های رایج شمع‌کوبی. این مقاله برای مهندسان سازه، ژئوتکنیک و مدیران پروژه که به دنبال راه‌حل‌های بهینه در شرایط چالش‌برانگیز خاکی هستند، تهیه شده است.

---

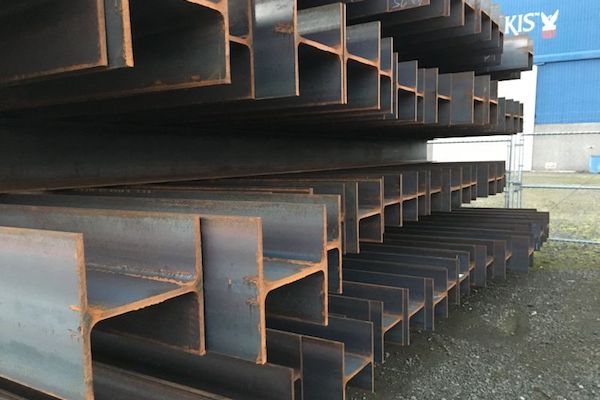

H-Pile در واقع یک مقطع فولادی نورد گرم است که تحت استانداردها و مشخصات دقیق مهندسی تولید می‌شود. ساختار آن به گونه‌ای طراحی شده است که بیشترین کارایی را در مقایسه با وزن خود داشته باشد.



H-Pile اساساً یک تیر I شکل (I-Beam) است که در آن، ابعاد فلنج‌ها (بال‌ها) به گونه‌ای تغییر داده شده است که عرض کلی مقطع تقریباً با عمق آن برابر باشد، که این ویژگی ظاهری شبیه به حرف H انگلیسی را ایجاد می‌کند. این مقطع از سه جزء اصلی تشکیل شده است:

1. فلنج‌ها (Flanges): دو بال افقی ضخیم که بخش اعظم مقاومت خمشی مقطع را تأمین می‌کنند. این فلنج‌ها در جهت‌های مختلف شمع، مقاومت متفاوتی ایجاد می‌کنند که این موضوع باید در طراحی لحاظ شود.

2. جان (Web): صفحه عمودی نازک‌تر که فلنج‌ها را به هم متصل می‌کند و مقاومت برشی اصلی را فراهم می‌آورد.



شمع‌های H در سطح بین‌المللی اغلب بر اساس استانداردهایی مانند ASTM A36 (برای فولاد سازه‌ای عمومی) یا مشخصات ویژه برای بارهای سنگین‌تر تولید می‌شوند. نام‌گذاری آن‌ها معمولاً بر اساس وزن در واحد طول (پوند بر فوت یا کیلوگرم بر متر) و عمق مقطع است. به عنوان مثال، یک شمع ممکن است با نام HP310 شناخته شود که نشان‌دهنده عمق اسمی 310 میلی‌متر و وزن مشخصی در واحد طول است.



طراحی غیرقرینه (در مقایسه با مقاطع دایره‌ای) و توزیع فولاد در این مقطع، دو دستاورد مهندسی حیاتی را به همراه دارد:

1. مقاومت خمشی بالا و دوطرفه: با قرار گرفتن حجم عمده‌ای از فولاد در فلنج‌ها، مقطع H مقاومت بسیار بالایی در برابر خمش (لنگر خمشی) در هر دو محور اصلی خود (محور قوی و محور ضعیف) ارائه می‌دهد. این امر برای سازه‌هایی که تحت تأثیر بارهای جانبی شدید (مانند زلزله یا باد) قرار دارند، حیاتی است.

2. بهینه‌سازی نفوذ: برخلاف شمع‌های بتنی حجیم یا لوله‌های با قطر بزرگ، مقطع H (که عملاً چهار لبه تیز دارد) سطح مقطع کمتری را در تماس با خاک در هر لحظه ایجاد می‌کند. این باعث می‌شود که نیروی لازم برای برش و جابجایی خاک در حین کوبش به حداقل برسد. این ویژگی آن را برای نفوذ در خاک‌های سخت و سنگلاخی ایده‌آل می‌سازد.

---



انتخاب H-Pile اغلب یک تصمیم استراتژیک در مواجهه با محدودیت‌های غیرقابل پیش‌بینی در سایت است. مزایای این سیستم فراتر از ظرفیت باربری صرف است:



این بارزترین مزیت H-Pile است. بسیاری از سایت‌های ساختمانی، به ویژه در مناطق شهری قدیمی یا مناطق دارای رسوبات آبرفتی، دارای لایه‌های سخت، قلوه‌سنگ‌های بزرگ (Cobbles) یا سنگ بستر سخت شده (Hardpan) هستند.

• شمع‌های بتنی یا لوله‌ای اغلب در برخورد با موانع سخت متوقف می‌شوند و نیاز به توقف کار، تعویض روش اجرا به حفاری (Drilling) یا حتی تغییر کامل طرح فونداسیون دارند.

• H-Pile با نیروی کوبش (Driving Force) متمرکز بر چهار لبه تیز، می‌تواند به راحتی وارد موانع شده و تا عمق مورد نظر (معمولاً لایه‌های سنگی یا خاک متراکم) ادامه یابد. این ویژگی به طور چشمگیری زمان‌بندی پروژه را بهبود می‌بخشد.



فرآیند نصب شمع‌های کوبشی (Displacement Piles) باعث فشردن و جابجا شدن حجم زیادی از خاک اطراف می‌شود. این جابجایی می‌تواند منجر به تورم موضعی خاک و آسیب به سازه‌های مجاور (مانند فونداسیون‌های زیرزمین یا دیوارهای حائل) شود.

H-Pile به عنوان یک شمع غیر جابجا کننده (Non-Displacement Pile) عمل می‌کند، زیرا فضای کمی را اشغال می‌کند و نیروی ضربه را به صورت متمرکز اعمال می‌نماید. این موضوع آن را به انتخابی برتر در پروژه‌هایی با فضای محدود و سازه‌های حساس مجاور تبدیل می‌کند.



فولاد ماده‌ای با مقاومت کششی و فشاری ذاتی بسیار بالا است. مقاطع H به طور معمول از فولادهایی با مقاومت تسلیم (Yield Strength) بالا ساخته می‌شوند. این امر به آن‌ها اجازه می‌دهد بارهای فشاری بسیار سنگینی را تحمل کنند، به ویژه هنگامی که نوک شمع بر روی بستر سنگی قرار می‌گیرد.



اتصال عناصر سازه‌ای فوقانی (مانند سرشمع یا کلاهک بتنی) به سر H-Pile بسیار ساده‌تر از شمع‌های لوله‌ای یا بتنی است. جوشکاری، پیچ و مهره کردن، یا ریختن بتن اطراف مقطع H به آسانی امکان‌پذیر است. این سادگی در اتصال، انعطاف‌پذیری بیشتری در طراحی فونداسیون‌ها و دال‌ها فراهم می‌آورد.



به دلیل کم‌عمق بودن و نیاز کمتر به فضای مانور، H-Pile ها روشی بسیار کارآمد برای تزریق بار به زیر فونداسیون‌های سازه‌های قدیمی هستند که دچار نشست شده‌اند یا نیاز به افزایش ظرفیت باربری دارند.

---



مجموعه ویژگی‌های فوق باعث شده است که H-Pile ها به ستون‌های اصلی در برخی از پیچیده‌ترین پروژه‌های زیرساختی تبدیل شوند:



پل‌ها در معرض بارهای ترافیکی سنگین، نیروهای لرزه‌ای و نیروهای ناشی از جریان آب (در پل‌های رودخانه‌ای) قرار دارند. مقاومت خمشی ذاتی H-Pile در برابر این نیروهای افقی و لرزه‌ای، همراه با توانایی آن‌ها برای رسیدن به بستر مطمئن در زیر بستر رودخانه، آن‌ها را به انتخاب استاندارد برای پیلون‌های پل تبدیل کرده است.



در محیط‌های دریایی، سازه‌ها باید هم در برابر بارهای عمودی سکوها و هم در برابر ضربه امواج و نیروهای جانبی ناشی از جریان آب مقاومت کنند. H-Pile ها به دلیل قابلیت نصب در آب و مقاومت عالی در برابر خمش، برای پایه‌ریزی سکوهای نفتی (Offshore Platforms) و اسکله‌ها استفاده می‌شوند. (البته در این کاربردها، حفاظت در برابر خوردگی دریایی حیاتی است.)



در پروژه‌های شهری با فضای محدود، برای پایداری دیواره‌های گودبرداری عمیق، از روش‌های شمع‌کوبی مجاور هم استفاده می‌شود. H-Pile ها می‌توانند به صورت شمع‌های متداخل (Secant Piles) یا شمع‌های مماس (Tangent Piles) نصب شوند. در این حالت، آن‌ها نه تنها ظرفیت باربری عمودی دارند، بلکه به عنوان یک دیوار منسجم عمل کرده و نیروی جانبی خاک را تحمل می‌کنند.



زمانی که پروفیل خاک شامل لایه‌های سنگی، رس‌های بسیار متراکم، یا لایه‌های حاوی قلوه‌سنگ‌های بزرگ باشد، H-Pile ها اغلب تنها راه حل عملی و اقتصادی برای رسیدن به عمق مورد نظر بدون نیاز به حفاری‌های پرهزینه و زمان‌بر هستند.



هنگامی که یک سازه قدیمی نیاز به اضافه کردن طبقات جدید یا تحمل بار دینامیکی بیشتری دارد، می‌توان با نصب H-Pile ها در زیر فونداسیون موجود (از طریق تزریق یا حفاری کوچک)، ظرفیت باربری کلی ساختمان را به نحو ایمنی افزایش داد.

---



طراحی موفقیت‌آمیز H-Pile مستلزم درک عمیق از مکانیک خاک و رفتار فولاد تحت بارهای مختلف است. ظرفیت باربری نهایی شمع ($Q_{ult}$) تحت شرایط بارگذاری فشاری بر اساس اصل تئوری انتقال بار محاسبه می‌شود:

[ Q_{ult} = Q_p + Q_s ]

که در آن:

• $Q_{ult}$: ظرفیت باربری نهایی شمع.

• $Q_p$: ظرفیت باربری نوک شمع (End Bearing Capacity).

• $Q_s$: ظرفیت باربری ناشی از اصطکاک جانبی (Skin Friction Capacity).



این ظرفیت توسط مقاومتی که لایه زیرین (سنگ بستر یا خاک بسیار متراکم) در برابر پایین رفتن نوک شمع اعمال می‌کند، فراهم می‌شود.

[ Q_p = A_p \cdot q_p ]

که در آن $A_p$ مساحت مقطع نوک شمع و $q_p$ مقاومت ویژه نوک در برابر نفوذ است. در مورد H-Pile، به دلیل شکل خاص مقطع، محاسبه $A_p$ می‌تواند بر اساس مساحت هندسی خالص مقطع باشد، یا در برخی روش‌ها، با فرض قرارگیری نوک بر روی یک صفحه سنگی سخت، ظرفیت به حداکثر پتانسیل مقاومت مصالح آن سنگ وابسته می‌شود.



این بخش از بار توسط اصطکاک بین سطح فولادی شمع و خاک اطراف منتقل می‌شود.

[ Q_s = \sum (P_i \cdot f_s_i \cdot L_i) ]

که در آن:

• $P_i$: محیط تماس شمع با خاک در هر لایه $i$.

• $f_{s_i}$: تنش اصطکاکی متوسط در لایه $i$.

• $L_i$: طول شمع در لایه $i$.

نکته مهم در مورد H-Pile و اصطکاک: از آنجایی که H-Pile ها اغلب در خاک‌های سخت نفوذ می‌کنند و سطح فولادی آن‌ها صاف است، ممکن است تنش اصطکاکی ($f_s$) در مقایسه با شمع‌های بتنی که سطح خشن‌تری دارند یا روش‌های ایجاد اصطکاک (مانند ویبره کردن) استفاده می‌کنند، پایین‌تر باشد. با این حال، اغلب در طراحی، ظرفیت نوک ($Q_p$) به دلیل نفوذ به لایه‌های سخت، نقش غالب را در ظرفیت نهایی ایفا می‌کند.



مقاومت H-Pile در برابر نیروهای جانبی (مانند زلزله یا باد) به دلیل توزیع فولاد در فلنج‌ها، بسیار عالی است. برای ارزیابی مقاومت خمشی، مدول مقطع (Section Modulus) شمع مورد استفاده قرار می‌گیرد.

اگر $M_{max}$ حداکثر لنگر خمشی وارده باشد، تنش خمشی نهایی ($\sigma_{bend}$) در لبه‌های فلنج‌ها محاسبه می‌شود:

[ \sigma_{bend} = \frac{M_{max}}{S} ]

که در آن $S$ مدول مقطع الاستیک شمع است. H-Pile ها معمولاً یک مدول مقطع قوی ($S_{xx}$) و یک مدول مقطع ضعیف ($S_{yy}$) دارند که باید هر دو در محاسبات لرزه‌ای کنترل شوند.

---



برای درک بهتر جایگاه H-Pile، لازم است آن را با دو نوع شمع رایج دیگر مقایسه کنیم: شمع‌های بتنی (کوبشی یا درجا) و شمع‌های لوله‌ای فولادی (Steel Pipe Piles).

ویژگیH-Pile (فولادی)شمع بتنی (کوبشی/درجا)شمع لوله‌ای (فولادی)نفوذپذیری در خاک سختعالی (به دلیل لبه‌های تیز و نفوذ بهتر)ضعیف تا متوسط (مستلزم تجهیزات سنگین‌تر و کوبش طولانی‌تر)خوب (بستگی به ضخامت دیواره و نوع نوک دارد)مقاومت در برابر خمشبسیار بالا (به دلیل توزیع مؤثر فولاد در فلنج‌ها)متوسط تا خوب (وابسته به مقدار و کیفیت آرماتور)متوسط (مقاومت خمشی در مقاطع دایره‌ای کمتر بهینه است مگر اینکه لوله‌ها پر شوند)سرعت نصبسریع (به دلیل وزن نسبتاً کمتر و نفوذ آسان)کندتر (به ویژه شمع‌های درجا)سریعوزن (حمل و نقل)نسبتاً سبک‌تر از بتن هم‌وزن با همان ظرفیتبسیار سنگین، نیاز به جرثقیل‌های قوی‌ترمتوسط (بسته به ضخامت دیواره)خوردگی (Corrosion)نیاز به بررسی دقیق، ممکن است نیاز به پوشش محافظ داشته باشد.مقاومت ذاتی بالا در برابر خوردگی در محیط‌های مرطوب.نیاز به بررسی دقیق و محافظت، به ویژه در برابر خوردگی گالوانیک.نصب در آبمناسب، اما نیاز به تجهیزات دقیق موقعیت‌یابی دارد.دشوار برای بتن درجا، آسان برای کوبشی.بسیار مناسب (ایجاد آب‌بند در طول نصب آسان است.)

خلاصه مقایسه:
H-Pile بهترین گزینه است زمانی که نفوذ در خاک سخت و مقاومت بالا در برابر نیروهای خمشی همزمان مورد نیاز باشد. شمع‌های بتنی زمانی ارجحیت دارند که ظرفیت اصطکاکی خاک خوب باشد و نیاز به محافظت ذاتی در برابر خوردگی باشد. لوله‌های فولادی در پروژه‌های آبی و زمانی که نیاز به استفاده از آن‌ها به عنوان قالب برای تزریق بتن باشد، برتری دارند.

---



شمع‌های H-Pile نماینده یک راه‌حل مهندسی دقیق و هوشمندانه در مواجهه با چالش‌های پیچیده زمین‌شناسی هستند. آن‌ها پلی فولادی هستند که شکاف بین نیاز به سازه‌ای مقاوم و واقعیت‌های سخت بستر زمین را پر می‌کنند.

وقتی مهندسان با محدودیت‌های زمانی، نفوذ ناپذیری خاک یا الزامات سختی برای جذب انرژی لرزه‌ای روبرو می‌شوند، H-Pile به عنوان یک "ستون پنهان" وارد عمل می‌شود و با کمترین جابجایی و بالاترین کارایی، فونداسیون اطمینان‌بخش سازه را فراهم می‌سازد.



با توجه به روند جهانی به سمت افزایش پروژه‌های زیربنایی در محیط‌های شهری متراکم، نیاز به اعضای فونداسیونی که کمترین مزاحمت محیطی را ایجاد کنند، افزایش می‌یابد. پیشرفت‌ها در فناوری‌های زیر متمرکز خواهند بود:

1. حفاظت در برابر خوردگی: توسعه پوشش‌های اپوکسی پیشرفته یا تکنیک‌های کاتدی برای افزایش طول عمر H-Pile ها در محیط‌های مهاجم (مانند خاک‌های سولفاتی یا دریایی).

2. تکنیک‌های نصب ترکیبی: ترکیب روش کوبش H-Pile با تزریق دوغاب سیمانی در اطراف شمع پس از نصب (Grouting) برای بهبود ظرفیت اصطکاکی کناری و کاهش نفوذپذیری خاک اطراف.

3. تحلیل لرزه‌ای پیشرفته: مدل‌سازی دقیق‌تر رفتار H-Pile در اثر لرزش‌های شدید که پتانسیل آن‌ها را در مناطق فعال لرزه‌ای به حداکثر خواهد رساند.

در نهایت، H-Pile نه تنها یک پروفیل فولادی، بلکه نمادی از بهینه‌سازی هندسه و ماده در خدمت اهداف بزرگ مهندسی عمران است.
